8-32V转5V 2.4A/3.1A集成 DCP 输出协议的 SOC同步降压转换芯片_AH8688

AH8688 是一款集成同步开关的降压转换器、 支持 DCP(BC1.2、Apple2.4A、三星)输出协议， 为车载充电器、适配器、智能排插、行车记录仪提 供完整的解决方案。

AH8688 内置功率 MOS，输入电压范围是 8V 到 32V，输出电压 5V，最大能提供 3.1A 的输出电 流， AH8688的降压转换效率高至 94%。 AH8688 的输出具有 CV/CC 特性，当输出电 流小于设定值，输出 CV 模式，输出电压恒定；当 输出电流大于设定值，输出 CC 模式，输出电压降 低。

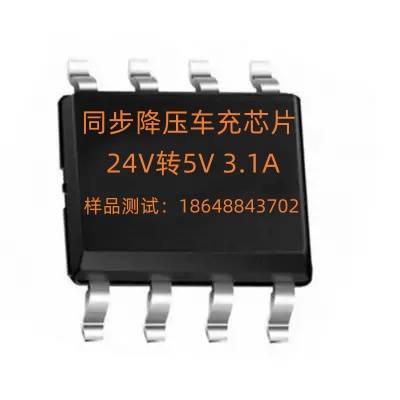

AH8688 的输出电压带有线补功能，输出电流 增大后会相应提高输出电压，用以补偿连接线阻抗 引起的电压下降。 AH8688 具有软启动功能，可以防止启动时的 冲击电流影响输入电源的稳定。 AH8688 有多种保护功能，具有输入过压、欠 压保护，输出过流、过压、欠压、短路保护等功能。AH8688 采用 ESOP8 封装。

芯片参数：

 同步开关降压转换器

 内置功率 MOS

 输入电压范围：8V 到 32V

 输出电压：5V

 输出电流：2.4A/3.1A

 输出电压有线补功能，50mV/A

 输出具有 CV/CC 特性（输出电流小于设定 值，输出 CV 模式；输出电流大于设定值， 输出 CC 模式）

 转换效率最高达 94%

 软启动功能

输出协议 :

 支持 DCP(BC1.2、Apple 2.4A、三星)协 议

多重保护、高可靠性

 输出过流、输入过压、输入欠压、输出短 路保护

 整机过温保护

 ESD 4KV，直流耐压 40V

应用 :

 车载充电器

 适配器

 智能排插

 行车记录仪
